Endoscopie

Nu Annie de hele dag bij de kapper zat, kwam vandaag al het werk weer ouderwets op mijn schouders terecht.
Ik heb voor mezelf een speurtocht georganiseerd. Een elektra puzzel met hindernissen.
De Elektraleidingen in de woonkamer worden aangelegd. Gisteren hebben Annie en ik besloten waar de schakelaars moeten komen. Meteen om het hoekje van het halletje bij de voordeur. Dat was makkelijk besloten, maar toen was nog niet helemaal duidelijk hoe ik dat zou gaan aanleggen.

De woonkamer heeft vele functies gehad. Bar, bordeel, lingeriewinkel, tatooshop. Elk met zijn eigen lichtplan. Het was tot nu toe mogelijk om de meeste bestaande lichtpunten vanuit het halletje te bedienen, maar hoe de leidingen nou eigenlijk liepen???

Gisteren had ik alle loze leidingen in het halletje al weggehaald, en ook de leidingen kunnen markeren die naar onze lichtpunten lopen. Vandaag werd het tijd om uit te zoeken hoe die leidingen boven het plafond van de woonkamer lopen.
Aan de muur waar nu nog drie grote lampen hangen, komen straks twee kleine lampjes vlak naast elkaar, ongeveer midden op de muur, op ooghoogte. Ik wilde natuurlijk proberen om daar een oude leiding voor te her-gebruiken. Er hing een Tatoolamp in de buurt van het nieuwe lichtpunt, maar die hing teveel naar rechts, en ook te hoog. De elektrakabels in die leiding waren dus te kort om de nieuwe plek te bereiken. Ik moest gaan uitvinden waar de kabels vandaan kwamen, om ze te kunnen vervangen door nieuwe langere exemplaren.

Ik begon de speurtocht vanaf de meterkast in de hal. Daarvandaan ging de PVC electrapijp recht naar achteren, richting gang. Bij onze eerste stalen paal in de woonkamer zat een gat in het plafond, ik kon daar de PVC pijp zien. Hij sloeg rechtsaf, richting de kroonluchter die we midden in de kamer hadden hangen. Ik heb de kroonluchter weggehaald, en daar een gat in het plafond gemaakt. Tot mijn verbazing kwamen de stroomdraden helemaal niet vanaf de PVC pijp die ik aan het volgen was, maar vanaf de andere kant.
Huh??

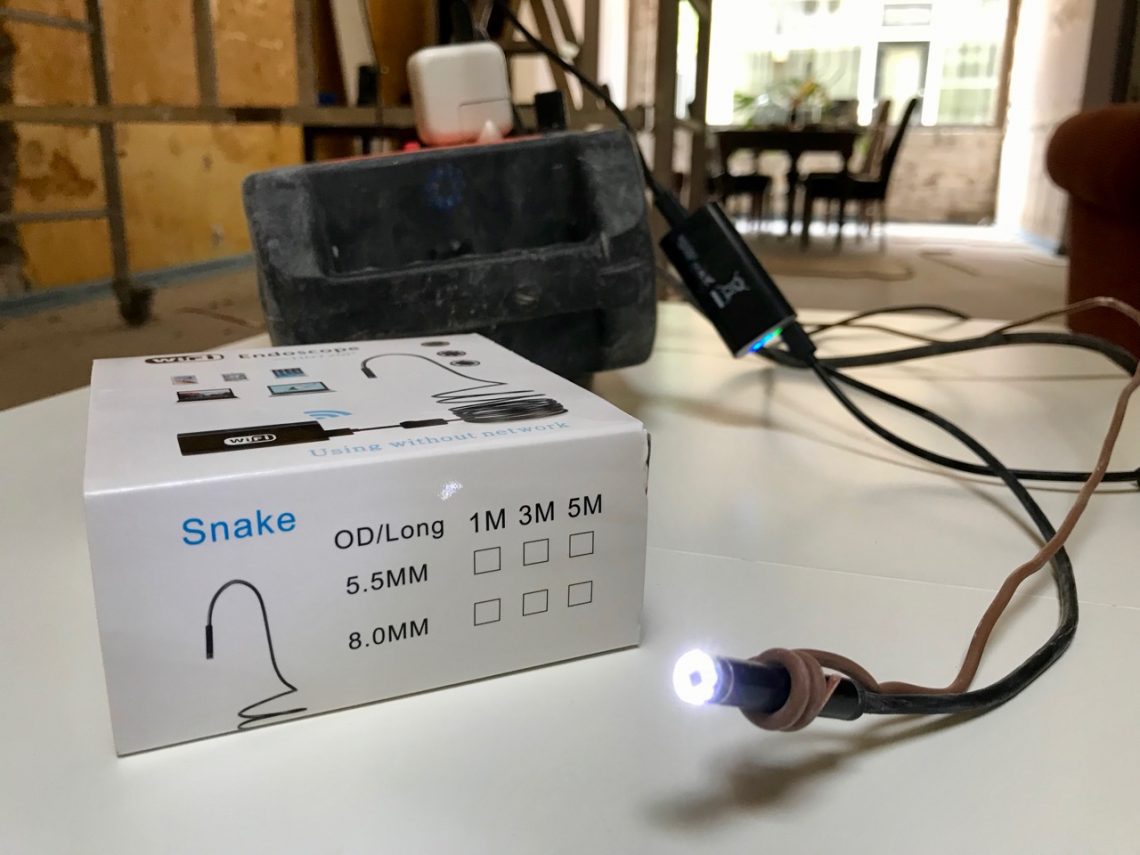

Gelukkig had ik vorig jaar op een veilingsite voor een paar tientjes een endoscope gekocht. Een heel klein cameraatje, aan een hele lange draad. Rondom het lensje zit een kring van LED lichtjes. Aan de andere kant van de draad zit een kastje wat je op een iPhone lader kunt aansluiten, wat een wifi signaal uitzendt. Op mijn eigen iPhone heb ik een app, die dat signaal ontvangt. Zo kan ik op mijn telefoon zien wat het cameraatje uitzendt.
Wat een top-aankoop was dat!

Ik bond een stuk elektradraad aan het cameraatje. Nu had ik een camera op een flexibel stokje. Ik stak de camera door het gat in het plafond, en keek waar de stroomkabels vandaan kwamen. Ze kwamen uit een andere elektradoos, die 40 centimeter verderop in het plafond zat. Het begon me te dagen. Vroeger was hier een enkele laag gipsplaat geweest, met overal en nergens electradozen, op de plaatsen waar toen lampen nodig waren. Later hebben ze, voor de brandveiligheid, een tweede laag gips aangebracht, en daar brutaalweg ook de oude dozen mee afgedekt. Terwijl die dozen nog steeds in gebruik waren om allerlei leidingen met elkaar te verbinden.
Op die manier werd dus ook onze kroonluchter van stroom voorzien, vanuit een onzichtbare doos.

Gelukkig hebben we inmiddels op verschillende plekken al gaten in het plafond. Bart had nog niet zo lang geleden een zwanenhals gemaakt in de regenwaterafvoer van het dakterras van de buren. Daar was een lekker gat overgebleven. In dat gat zag ik verschillende PVC Elektraleidingen lopen. Hup, camera naar binnen, en speuren maar.

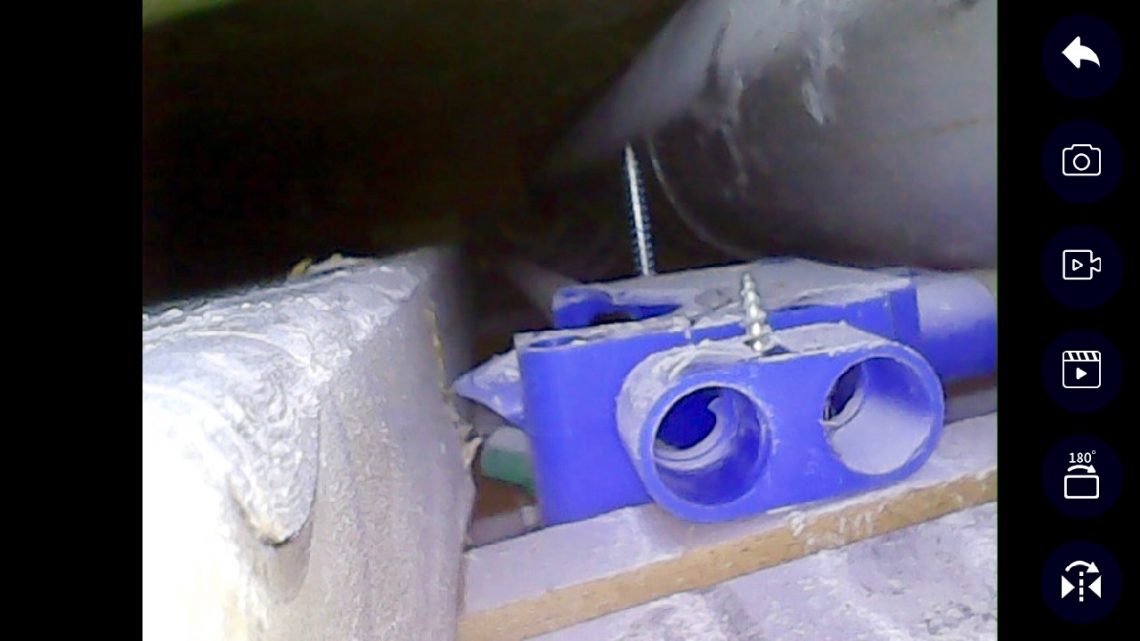

Ik zag een verstopte elektradoos vlak naast de riool pijp. Daaroverheen kruiste een andere elektraleiding. (op deze foto zie je een glimp daarvan in de uiterste linksboven hoek)
Dus als hier nou een doos zat, en als die leiding dan zo liep, zou dan verderop…..??

Heel wat puzzelen en speuren later had ik het oude systeem in kaart gebracht.

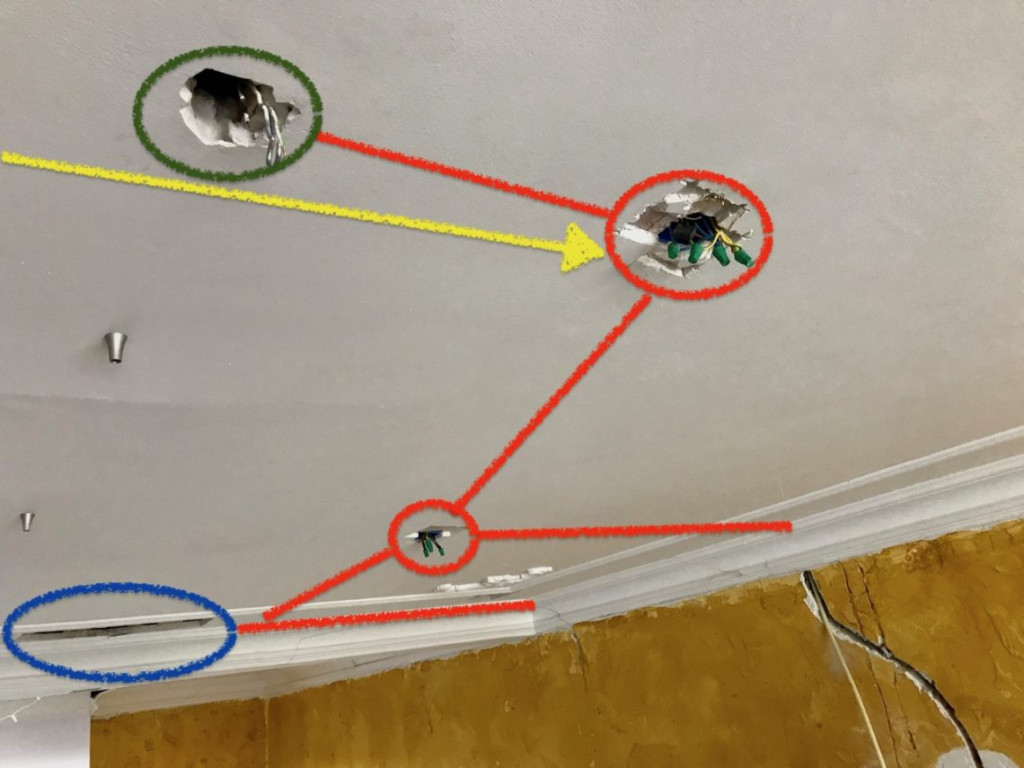

Voor de lol heb ik het leidingverloop in de foto hieronder ingetekend.

In de groene cirkel hing de kroonluchter. De gele pijl geeft aan hoe de stroom vanaf de meterkast en de stalen pilaar de woonkamer in komt. In de eerste rode cirkel wordt hij afgetakt. Verborgen in een onzichtbare doos onder het plafond dus. Vanuit die doos loopt er een leiding terug, naar de kroonluchter. Een andere leiding slaat linksaf, naar een andere verstopte doos. Daar splitst hij opnieuw. Eén tak loopt naar de lamp die ik wilde verplaatsen. Een ander deel loop verder naar achteren naar het gat wat Bart gemaakt had, in de blauwe cirkel. Daarvandaan gaat het nog verder naar achter, en is er een aftakking voor een stopcontact en een andere lamp.
Kunt u het nog volgen?

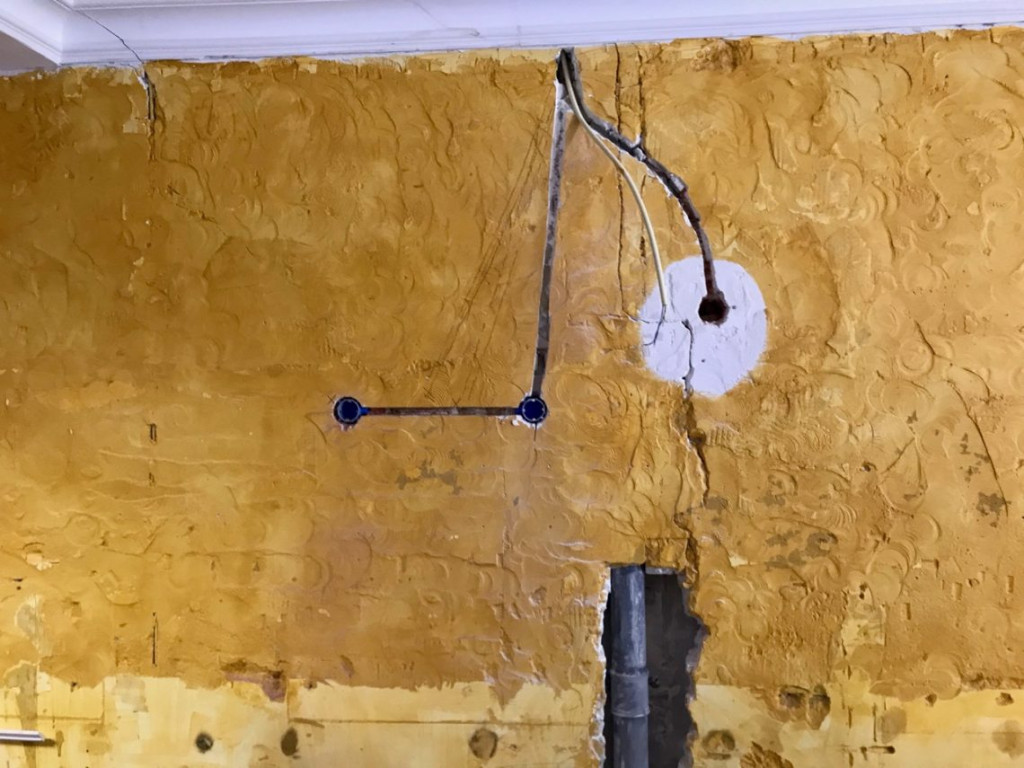

Ik heb de oude leiding uit de muur losgebikt. Er is een nieuwe gleuf in de muur geslepen, waar de toekomstige leiding doorheen gaat lopen, naar de juiste positie voor onze nieuwe wandlampjes.

Gelukkig had Annie de muur heel grondig in de gele stucprimer gezet, zodat het stof van het geulen slijpen wel meeviel.

Nu ik het systeem inmiddels begrijp, zal de rest van de aanleg met wat geluk ook wel gaan lukken. Daar weten we volgende week meer over.
